大功率绕线电阻的电阻都有多大?

2022-05-07 点击数:603
       大功率绕线电阻的电阻都有多大?
       大功率绕线电阻器的额定功率通常在1W以上,甚至高达几百瓦,并可在较高的环境温度下使用。阻值可从零点几欧到几百千欧,一般阻值精度为±5%和±10%。功率型线绕电阻器组成部分为骨架,绕组,引出端和保护层。下面大功率绕线电阻厂家-盐城厚德精密电子来跟大家详细的介绍下精密绕线和大功率绕线电阻有什么不同?
       大功率绕线电阻是用电阻丝绕在绝缘骨架上制成的固定电阻器。其电阻丝一般采用镍铬、锰铜等合金制成,绝缘骨架通常是氧化铝陶瓷,封装材料有绝缘漆、硅树脂、涂料、陶瓷、铝壳等。
       以大功率绕线电阻为例,HS系列大功率线绕电阻阻值范围有5mΩ-100KΩ 。绕线电阻是用镍铬线或锰铜线、康铜线绕在瓷管上制成的,分固定式和可调试两种。

       大功率绕线电阻器的优点:阻值精度极高,工作时噪声小、稳定可 靠,温度系数小,能承受高温,在环境温度170℃下仍能正常工作。

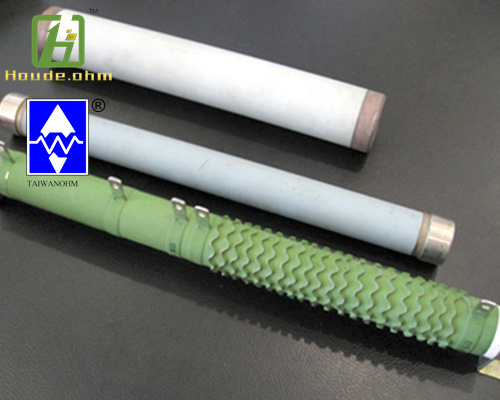

大功率绕线电阻

       大功率绕线电阻器的缺点:体积大、阻值较低,大多在100KΩ以下。另外,由于结构上的原因,其分布电容和电感系数都比较大,不能在高频电路中使用。因为绕线电阻对电流起了扼流圈的作用,电流不易通过。
       电阻在使用过程中不能超过电阻的蕞高使用电压,例如电阻1/4W 10K的蕞高使用电压为V==50V,不是4.0中的250V。或者1/4W 1M ,计算V==500V,此时的蕞高使用电压为4.0中的250V,而不是计算得到的500V,取两者中的较小值。
       大功率绕线电阻器的阻值与其功率没有绝 对不变的关系。当电压一定时,电功率与电阻值成反比;当电流一定时,电功率与电阻值成正比。
       以上就是大功率绕线电阻厂家-盐城厚德精密电子为大家整理的具体内容。盐城厚德精密电子有限公司,拥有二十多年电阻生产经验,主营:金属膜MF电阻、精密电阻、无感绕线电阻、氧化膜电阻、大功率绕线电阻、碳膜电阻、高压玻璃釉电阻等,欢迎来电合作。
